ETH22螺杆滑台模组

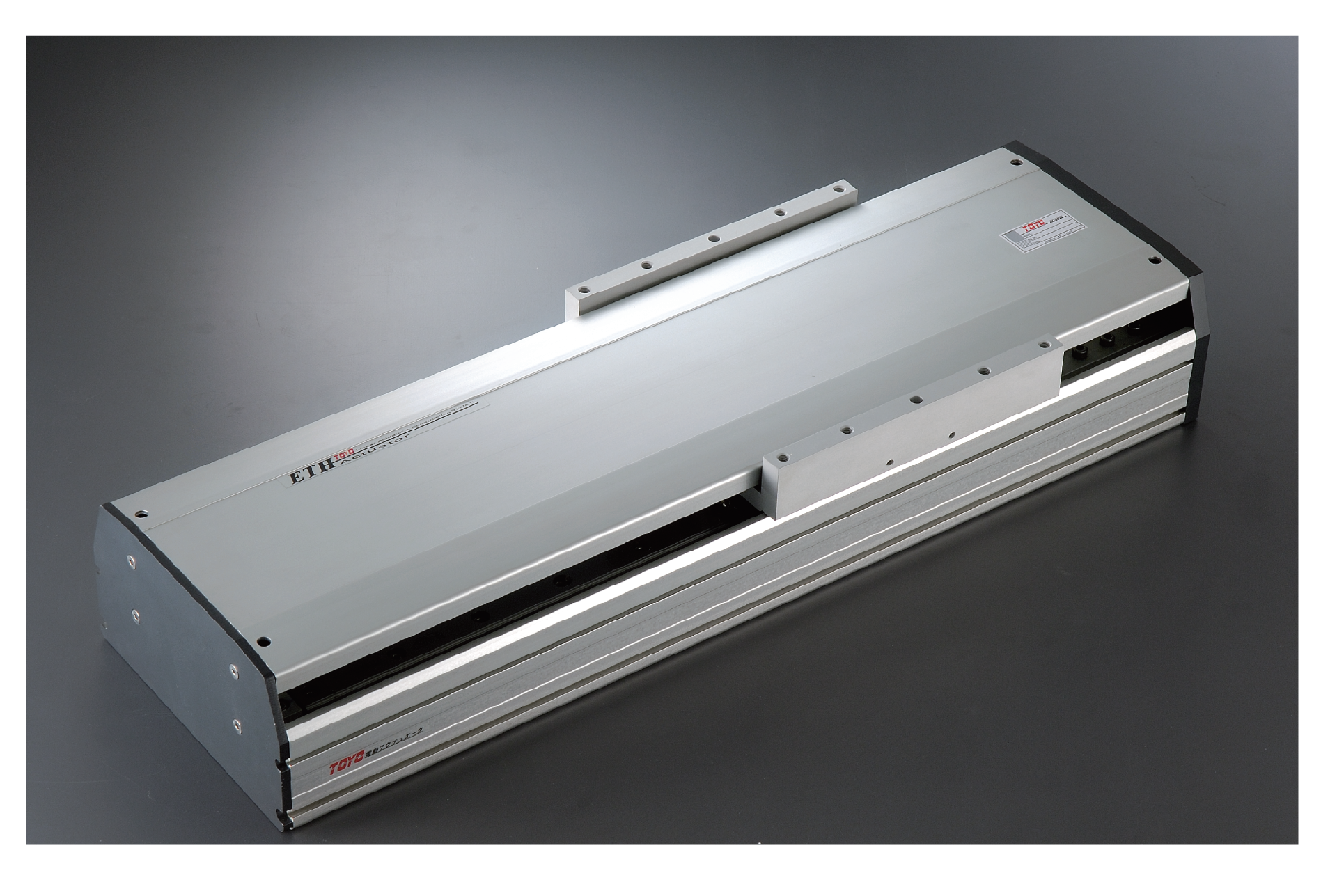

   　ETH22单轴机械手

　　长行程、高精度、高速度螺杆滑台

　　位置重复精度：±0.005(mm)可搬重量 水平使用：250(KG)

　　可搬重量 垂直使用：150(KG)

　　标准有效行程：50-1500(mm)(50间隔)

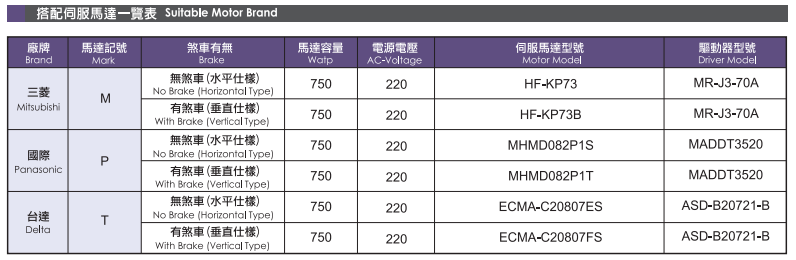

　　适合伺服马达容量：750W

　　本体宽幅：220 (mm)

　　滚珠螺杆精度/外径：C7/φ25

　　滚珠螺杆导程：5/10/25/40(mm)

　　速度：250/500/1250/2000(mm/s)

　　可搬重量水平使用：150/150/105/43(kg)

　　可搬重量垂直使用：55/45/20/12(kg)

　　ETH22单轴机械手采用标准便利注油嘴，保养方便，长行程也可以维持高转速。特殊的滑台抱持座设计，可减少螺杆于长行程时弯曲而导致的螺杆偏扭。

　　ETH22单轴机械手采用一体成型铝型材，实现高刚性本体。多方向马达安装位置可供选择(BC马达外露、BL马达左折、BR马达右折、BM马达下折、M马达内藏直结)。
